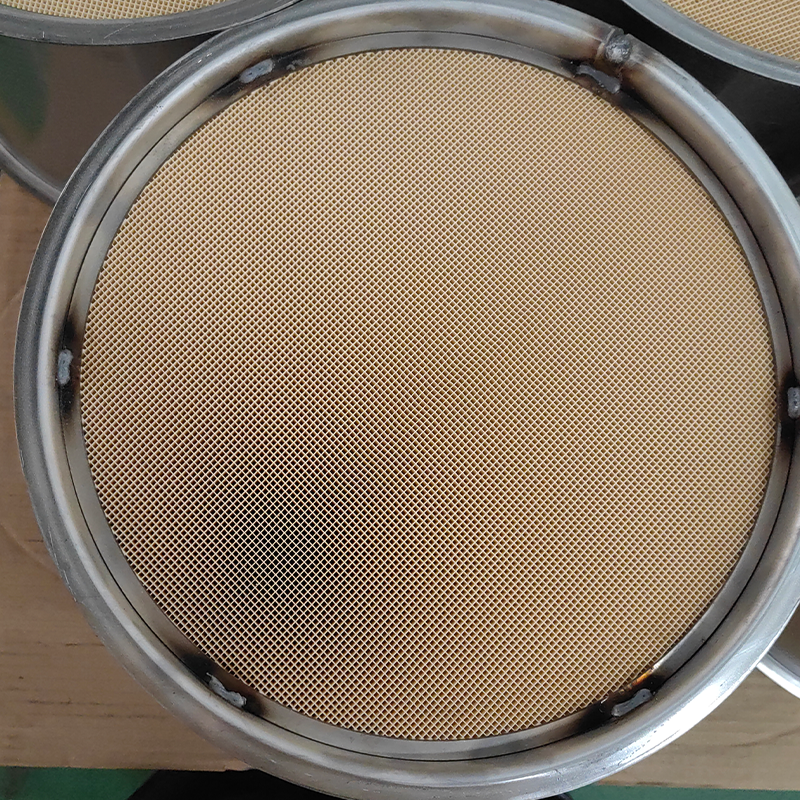

قطعه جوش داده شده کاتالیست سه طرفه (TWC).

مجموعه جوش داده شده کاتالیست سه طرفه (TWC) یکی از اجزای اصلی در سیستم اگزوز خودرو است و فرآیند ساخت و کیفیت آن به طور مستقیم بر عملکرد انتشار، ایمنی و عمر مفید خودرو تأثیر می گذارد.

1. مونتاژ جوش داده شده TWC چیست؟
مونتاژ جوش داده شده TWC یک جزء منفرد نیست، بلکه یک ماژول یکپارچه متشکل از چندین بخش فلزی است که از طریق فرآیندهای جوشکاری به یکدیگر متصل شده اند. هدف اصلی آن فراهم کردن یک مسکن و محیط نصب و راه اندازی پایدار و کارآمد برای کاتالیزورهای فلزات گرانبها (پلاتین، پالادیوم، رودیم) است.
یک مجموعه معمولی جوش داده شده TWC معمولاً از عناصر زیر تشکیل شده است:
(1) پوسته کاتالیست: به طور معمول یک ساختار دو لایه است که در آن لایه داخلی بستر کاتالیزور را نگه می دارد، در حالی که لایه بیرونی به عنوان یک سپر حرارتی عمل می کند و عایق و محافظت می کند.
(2) بستر کاتالیزور: معمولاً یک حامل سرامیکی یا فلزی لانه زنبوری که با مواد کاتالیزوری پوشانده شده است.
(3) تشک: تشک متورم کننده ای که بین زیرلایه و پوسته قرار می گیرد تا تثبیت، میرایی و آب بندی را فراهم کند و از آسیب زیرلایه و نشت اگزوز جلوگیری کند.
(4) لوله های ورودی/خروجی: لوله هایی که منیفولد اگزوز موتور را به صدا خفه کن متصل می کنند.
(5) باس های سنسور اکسیژن: پایه هایی که برای نصب سنسورهای اکسیژن بالادست و پایین دست استفاده می شوند.
(6) چوب لباسی / براکت: اجزایی که برای محکم کردن کل مجموعه مبدل کاتالیزوری به شاسی خودرو استفاده می شوند.
این اجزا به یکدیگر جوش داده می شوند تا یک مجموعه کامل جوش داده شده TWC را تشکیل دهند.

2. فرآیندهای اصلی جوشکاری
با توجه به مواد خاص مورد استفاده در مجموعه های TWC (بیشتر فولادهای ضد زنگ) و الزامات سختگیرانه آنها، فرآیندهای جوشکاری رایج عبارتند از:
(1) جوشکاری محافظ گاز
جوشکاری MIG/MAG: پرکاربردترین روش جوشکاری که دارای راندمان بالا و سازگاری قوی است. MIG پالسی اغلب برای به دست آوردن جوش های تمیزتر و کم پاشش استفاده می شود. برای درزهای طولی پوسته، درزهای محیطی و جوش براکتی مناسب است.
جوشکاری TIG: کیفیت جوش بالا و ظاهر خوبی را ارائه می دهد اما کارایی کمتری دارد. این معمولاً برای اتصالات لب به لب با ورقه نازک و باس های سنسور اکسیژن در جایی که الزامات آب بندی و ظاهر بالا است استفاده می شود.
(2) جوشکاری لیزری
مزایا: حرارت ورودی کم، حداقل تغییر شکل، سرعت جوشکاری سریع، نسبت عمق به عرض بالا و قابلیت اتوماسیون بالا.
کاربرد: به طور فزاینده ای برای جوشکاری درزهای طولی پوسته TWC استفاده می شود و به عنوان جایگزینی برای فرآیندهای سنتی MIG برای دستیابی به بهره وری و کیفیت جوش بالاتر عمل می کند.
(3) جوش پلاسما
مشابه جوشکاری لیزری، یک روش جوشکاری با چگالی انرژی بالا است و می تواند به عنوان یک راه حل جایگزین در کاربردهای خاص مورد استفاده قرار گیرد.
(4) جوشکاری نقطه ای مقاومتی
عمدتاً برای اتصالات غیر مهر و موم شده مانند براکت ها و آویزها استفاده می شود.

3. چالش های فنی و الزامات اصلی
(1) هوابندی: اساسی ترین و حیاتی ترین نیاز. هر نشتی کوچک ممکن است منجر به موارد زیر شود:
انتشار بیش از حد: گازهای خروجی تصفیه نشده که مستقیماً به اتمسفر می ریزند.
سیگنال‌های حسگر اکسیژن نادرست: بر کنترل نسبت هوا به سوخت تأثیر می‌گذارد که باعث افزایش مصرف سوخت و کاهش عملکرد موتور می‌شود.
نویز: تولید صدای نشت "خش خش" قابل توجه.
(2) کنترل تغییر شکل حرارتی: گرمای جوشکاری می تواند باعث تغییر شکل پوسته های دیواره نازک شود. تغییر شکل بیش از حد ممکن است بر تناسب نصب تأثیر بگذارد یا منجر به فشار ناهموار تشک شود و به بستر سرامیکی آسیب برساند. اتصالات مناسب، ترتیب جوش و پارامترهای فرآیند برای کنترل اعوجاج مورد نیاز است.
(3) مقاومت در برابر حرارت بالا و مقاومت در برابر خوردگی جوش:
دمای کار TWC می تواند تا 1000 درجه سانتیگراد برسد، که نیاز به جوش برای مقاومت طولانی مدت در برابر خستگی حرارتی و اکسیداسیون دارد.
گازهای خروجی حاوی عناصر خورنده مانند گوگرد و کلر هستند، بنابراین جوش ها باید با مقاومت خوردگی فلز پایه مطابقت داشته باشند.
(4) جلوگیری از شوک حرارتی به بستر:
بسترهای سرامیکی نسبت به تغییرات ناگهانی دما بسیار حساس هستند. گرمای بیش از حد یا متمرکز در حین جوشکاری ممکن است باعث ریزترک یا شکستگی شود. کنترل دقیق حرارت ورودی و سرعت سرمایش مورد نیاز است.
(5) سازگاری مواد:
قطعات TWC معمولا از فولادهای ضد زنگ مخصوص (مانند 409L، 439، 441) استفاده می کنند. مواد پرکننده باید با خواص فلز پایه مطابقت داشته باشند تا از استحکام مکانیکی جوش و مقاومت در برابر خوردگی اطمینان حاصل شود.

4. کنترل و بازرسی کیفیت
برای اطمینان از قابلیت اطمینان مجموعه های جوش داده شده TWC، بازرسی های دقیق در طول تولید انجام می شود:
(1) بازرسی بصری در خط: سیستم‌های دوربین خودکار ظاهر جوش را از نظر برش، پاشش، تقعر و سایر عیوب بررسی می‌کنند.
(2) تست هواگیری:
طیف سنجی جرمی هلیوم: تشخیص نشت با دقت بالا را ارائه می دهد و معمولاً برای آزمایش یا نمونه برداری آزمایشگاهی استفاده می شود.
روش فروپاشی فشار: بیشتر در خطوط تولید با فشار دادن به مجموعه و نظارت بر تغییرات فشار برای تعیین نشتی استفاده می شود.
(3) بازرسی ابعادی: با گیج یا CMM انجام می شود تا اطمینان حاصل شود که ابعاد نصب کلیدی با مشخصات طراحی مطابقت دارد.
(4) آزمایش غیر مخرب:
بازرسی اشعه ایکس: برای تشخیص عیوب داخلی جوش مانند تخلخل، ورود سرباره یا نفوذ ناقص استفاده می شود.
(5) آزمایش مخرب:
تجزیه و تحلیل متالوگرافی: برش و بررسی ریزساختار جوش برای ارزیابی کیفیت جوش.
تست مکانیکی: ارزیابی استحکام جوش، چقرمگی و خواص مکانیکی مربوطه.

5. روند توسعه
(1) اتوماسیون و هوشمندی: استفاده گسترده از ربات های جوشکاری و خطوط خودکار باعث بهبود کارایی و سازگاری می شود. ادغام بینایی ماشین و حسگرها نظارت بر زمان واقعی و کنترل جوش تطبیقی ​​را امکان پذیر می کند.
(2) طراحی سبک و جمع و جور: اتخاذ فولادهای ضد زنگ نازک تر با کارایی بالا و طرح های ساختاری بهینه برای کاهش وزن و صرفه جویی در فضا.
(3) فن آوری های جوشکاری جدید: کاربرد روزافزون جوشکاری لیزر و جوشکاری هیبریدی قوس لیزری برای کارایی و کیفیت بالاتر.
(4) طراحی ماژولار: ادغام TWC با GPF ها، صدا خفه کن ها و سایر اجزا در یک واحد جوش داده شده، که ماژول های پیچیده تری را برای تصفیه پس از اگزوز تشکیل می دهد.
