زیرلایه فلزی کوچک

ساختار اصلی و فرآیند تولید
1. مواد بستر
جنس پایه: معمولاً از فویل آلیاژی Fe-Cr-Al (آهن-کروم-آلومینیوم) ساخته شده است، یک آلیاژ تخصصی مقاوم در برابر دمای بالا.
خواص کلیدی:
مقاومت در برابر اکسیداسیون در دمای بالا: در دماهای بالا، سطح آلیاژ یک لایه محافظ α-آلومینای متراکم (α-Al2O3) تشکیل می دهد که از اکسیداسیون و خوردگی بیشتر زیرلایه جلوگیری می کند.
مقاومت در برابر حرارت عالی: این ماده می تواند در معرض قرار گرفتن طولانی مدت در دمای بالای 1000 درجه سانتیگراد مقاومت کند.
ضریب انبساط حرارتی کنترل شده: با افزودن عناصر آلیاژی کمیاب، ضریب انبساط حرارتی را می توان برای بهبود پایداری ساختاری تنظیم کرد.
2. فرآیند تولید
پردازش فویل: فویل آلیاژی Fe-Cr-Al به ضخامت مورد نیاز نورد می شود، معمولاً بین 0.03 میلی متر تا 0.08 میلی متر.

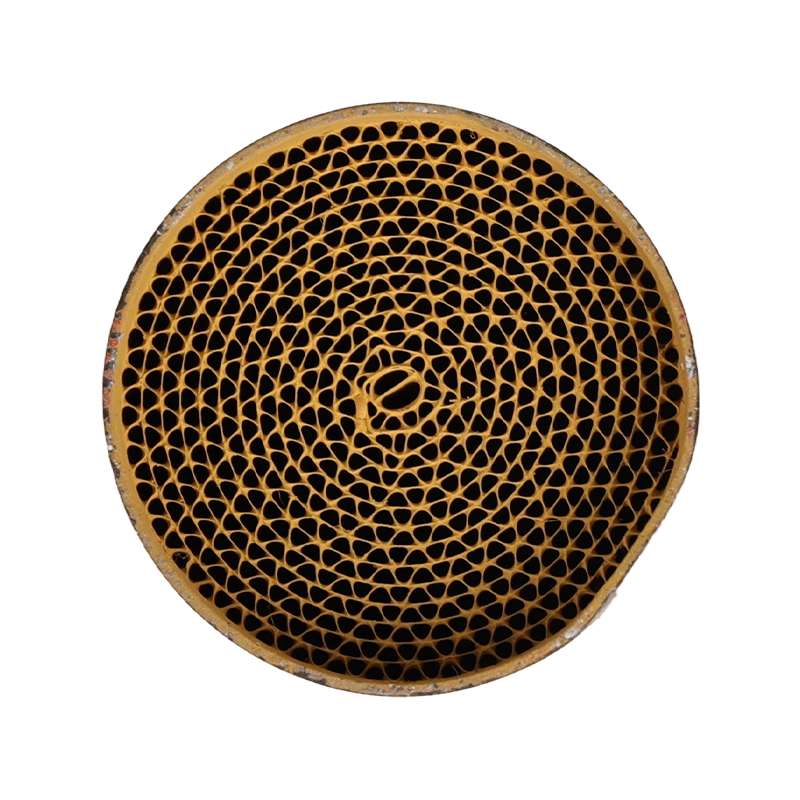

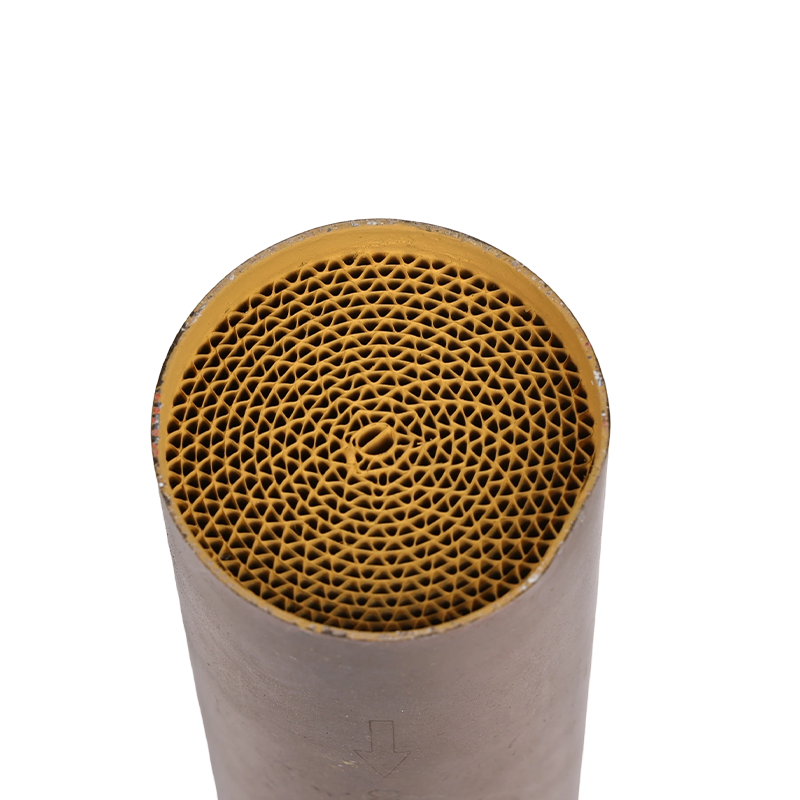

شکل دهی و جوشکاری: فویل به طور متناوب به لایه های راه راه و مسطح تبدیل می شود، سپس به ساختارهای استوانه ای یا بیضی می پیچد. نقاط تماس با لحیم کاری با دمای بالا به هم می پیوندند و یک یکپارچه لانه زنبوری محکم با کانال های موازی متعدد را تشکیل می دهند.
کاربرد پوشش: از آنجایی که سطح فلزی صاف و از نظر شیمیایی بی اثر است، چسبندگی مستقیم پوشش دشوار است. بنابراین، سطح فویل تحت عملیات پیش تصفیه (معمولاً اکسیداسیون در دمای بالا یا سندبلاست) قرار می گیرد تا یک سطح زبری میکروسکوپی ایجاد شود. از طرف دیگر، ممکن است یک لایه آلومینیومی برای افزایش چسبندگی لایه شستشو ساخته شود.

مزایای برجسته زیرلایه های فلزی
در مقایسه با بسترهای سرامیکی کوردیریت سنتی، بسترهای فلزی مزایای قابل توجه زیر را دارند:
1. استحکام مکانیکی استثنایی و مقاومت در برابر ضربه
مزیت: بر خلاف سرامیک، بسترهای فلزی تحت ارتعاش، تنش حرارتی یا ضربه فیزیکی ترک نمی‌خورند و سطح بالایی از قابلیت اطمینان را تضمین می‌کنند.
کاربرد: ایده آل برای محیط های عملیاتی خشن مانند موتور سیکلت، وسایل نقلیه خارج از جاده و ماشین آلات ساختمانی.
2. ضخامت دیواره بسیار نازک و جرم حرارتی کم
ضخامت دیوار: فویل های فلزی می توانند به نازکی 0.03 میلی متر باشند، در حالی که لایه های سرامیکی معمولاً دارای ضخامت دیواره 0.1-0.15 میلی متر هستند.
مزایا:
فشار کم پشت: دیواره‌های نازک‌تر جریان اگزوز نرم‌تر و مقاومت کمتری را ایجاد می‌کنند که به نفع خروجی قدرت موتور است.
نور خاموش سریع: به دلیل جرم حرارتی کم و گرم شدن سریع دیواره های فلزی نازک، کاتالیزور می تواند در عرض چند ثانیه پس از شروع سرد به دمای خاموش شدن نور برسد. این ویژگی برای کاهش انتشار گازهای گلخانه ای در مرحله شروع سرد - بحرانی ترین دوره برای کنترل انتشار، بسیار مهم است.
3. هدایت حرارتی عالی
مزیت: گرما می تواند به سرعت در سراسر بستر منتقل شود، توزیع دمای یکنواخت را تضمین می کند و از گرمای بیش از حد موضعی که می تواند منجر به تف جوشی و غیرفعال شدن کاتالیزور شود، جلوگیری می کند. انتقال حرارت افزایش یافته در سراسر زیرلایه همچنین باعث بازسازی و تسریع واکنش های کاتالیزوری می شود.
4. مقاومت شوک حرارتی برتر
مزیت: بسترهای فلزی می توانند نوسانات دمایی ناگهانی در سیستم اگزوز را تحمل کنند - مانند انتقال سریع از رانندگی با سرعت بالا به دور آرام یا در حین بازسازی فعال DPF - بدون آسیب ساختاری.
5. انعطاف پذیری طراحی بالا
مزیت: فویل های فلزی را می توان به اشکال مختلف پیچید (مانند مقطع مخروطی یا غیر دایره ای)، که امکان استفاده بهتر از فضای نامنظم اگزوز را فراهم می کند و طراحی سیستم فشرده تر را امکان پذیر می کند.

معایب و چالش های زیرلایه های فلزی
1. هزینه بالا: استفاده از مواد آلیاژی خاص و فرآیندهای ساخت پیچیده - به ویژه لحیم کاری - باعث می شود بسترهای فلزی به طور قابل توجهی گرانتر از بسترهای سرامیکی باشند.
2. چالش های چسبندگی پوشش: حصول اطمینان از اینکه روکش لباسشویی محکم به سطح فلز می چسبد و در عین حال دوام خود را تحت چرخش حرارتی شدید و ارتعاش حفظ می کند، یک چالش فنی بزرگ در طول تولید ایجاد می کند.
3. محدودیت های اکسیداسیون در دمای بالا: اگرچه بسترهای فلزی مقاومت بسیار خوبی در برابر حرارت دارند، اما قرار گرفتن طولانی مدت در معرض دماهای بسیار بالا می تواند باعث تخریب لایه اکسید محافظ شده و منجر به اکسیداسیون یا پودر شدن بستر شود. در نتیجه، حداکثر دمای کار مداوم آنها معمولاً کمتر از دمای مواد سرامیکی درجه یک باقی می ماند.

سناریوهای کاربردی اصلی
با توجه به مزایا و محدودیت‌های ذکر شده، زیرلایه‌های فلزی کاربرد جهانی ندارند، اما در مناطق خاصی که می‌توان از نقاط قوت آنها به طور کامل استفاده کرد، عملکرد فوق‌العاده‌ای دارد:
1. کاتالیزور موتور سیکلت
الزامات: موتورهای موتور سیکلت لرزش شدید ایجاد می کنند، فضای نصب محدودی دارند و به وزن و فشار برگشتی اگزوز بسیار حساس هستند.
مطابقت: استحکام بالا، ماهیت سبک وزن، مقاومت در برابر لرزش و طراحی انعطاف پذیر زیرلایه های فلزی، آنها را برای این شرایط مناسب می کند.
2. کاتالیزورهای نزدیک
مورد نیاز: برای دستیابی به عملکرد بهینه انتشار شروع سرد، کاتالیزور تا حد امکان نزدیک به منیفولد اگزوز موتور نصب می شود. این منطقه دمای بسیار بالا و شوک های حرارتی شدید را تجربه می کند.
مطابقت: قابلیت خاموش شدن سریع نور و مقاومت در برابر شوک حرارتی عالی زیرلایه‌های فلزی، آنها را برای کاربردهای نزدیک به هم ایده‌آل می‌کند، که اغلب در ترکیب با یک کاتالیزور سرامیکی اصلی پایین دست استفاده می‌شود.
3. خودروهای با کارایی بالا و اسپرت
نیاز: این خودروها به توان خروجی بالا (نیاز به فشار برگشتی کم) و پاسخ سریع دریچه گاز نیاز دارند.
تطبیق: ویژگی‌های فشار برگشتی پایین زیرلایه‌های فلزی به حداکثر رساندن عملکرد و پاسخ‌دهی موتور کمک می‌کند.
4. کاتالیزورهای اکسیداسیون دیزل (DOC)
مورد نیاز: موتورهای دیزلی در هنگام شروع سرد دمای اگزوز نسبتاً پایینی دارند. DOC باید به سرعت روشن شود تا HC و CO تبدیل شود و در عین حال NO2 تولید کند تا از بازسازی غیرفعال DPF پایین دست پشتیبانی کند.
مطابقت: DOCهای فلزی سریعتر به دمای عملیاتی خود می رسند و کارایی کلی سیستم کنترل انتشار را افزایش می دهند.
5. کاتالیزورهای هندسه متغیر و خاموش کننده یکپارچه
نیاز: بسترهای فلزی با استفاده از انعطاف‌پذیری ساختاری خود، می‌توانند عملکردهای کاتالیزوری و خاموش‌کننده را یکپارچه کنند یا برای بهینه‌سازی جریان گاز خروجی شکل داده شوند.
